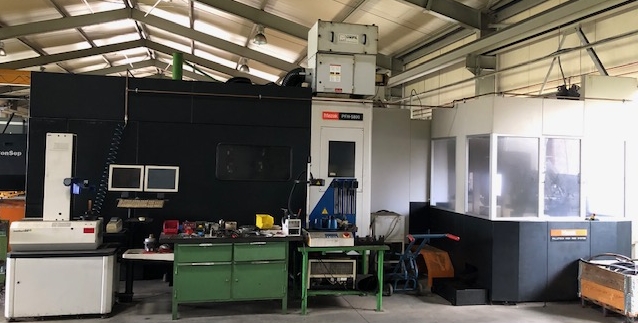

Mazak
PFH 5800 (Bj. 2006)

Technische Highlights

• Verfahrwege X/Y/Z: 730 / 730 / 740 mm
• Eilgang X/Y/Z: 60 m/min
• Vorschubbereich: 1 – 60.000 mm/min
• Abstand Spindelnase – Palettenmitte: 70 – 810 mm
• Hauptspindel
• Drehzahl: 12.000 min⁻¹
• Drehmoment: 303 Nm
• Motorleistung (15 min / 100 %): 22 / 15 kW
• Palettensystem & Automation

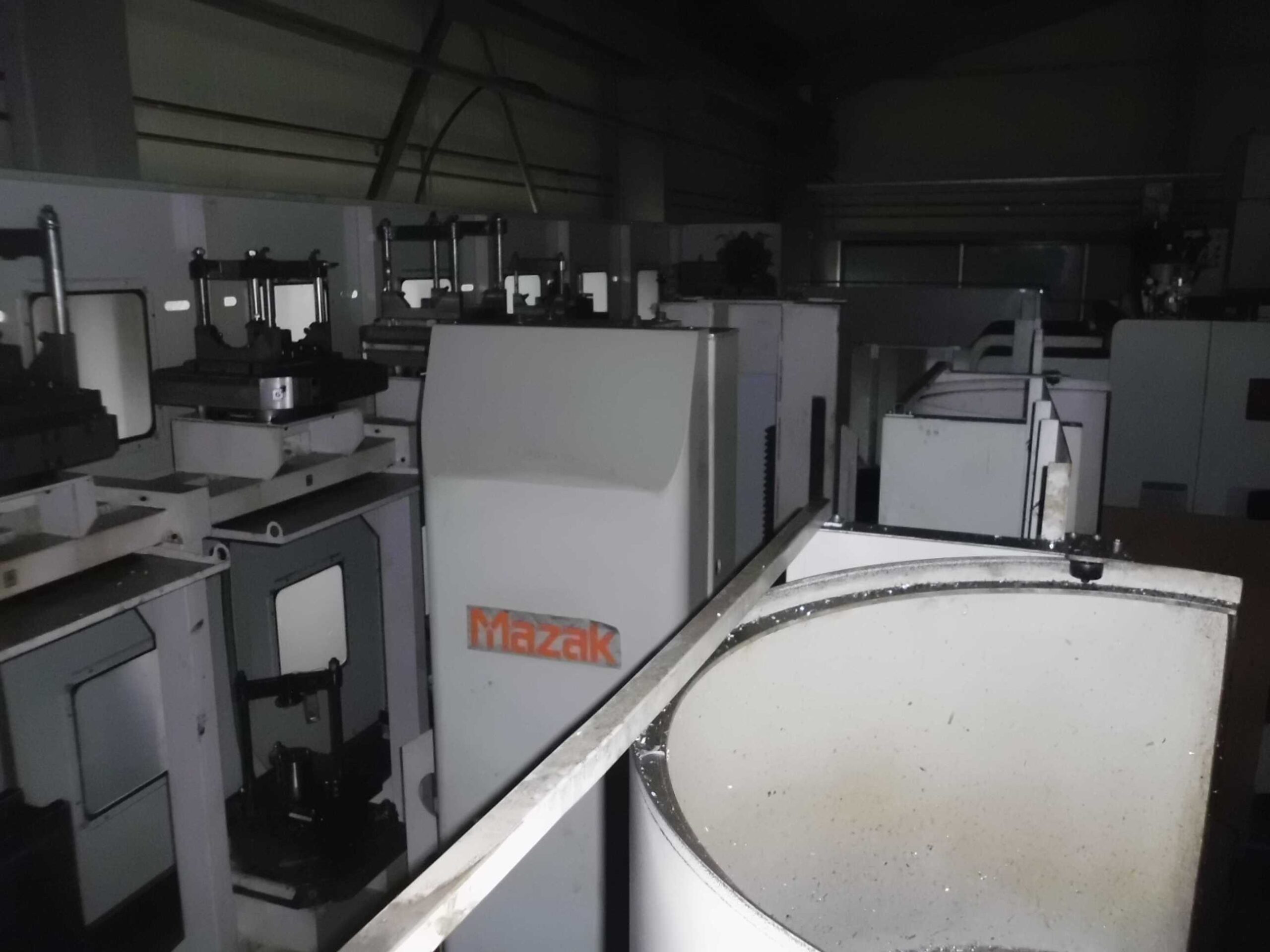

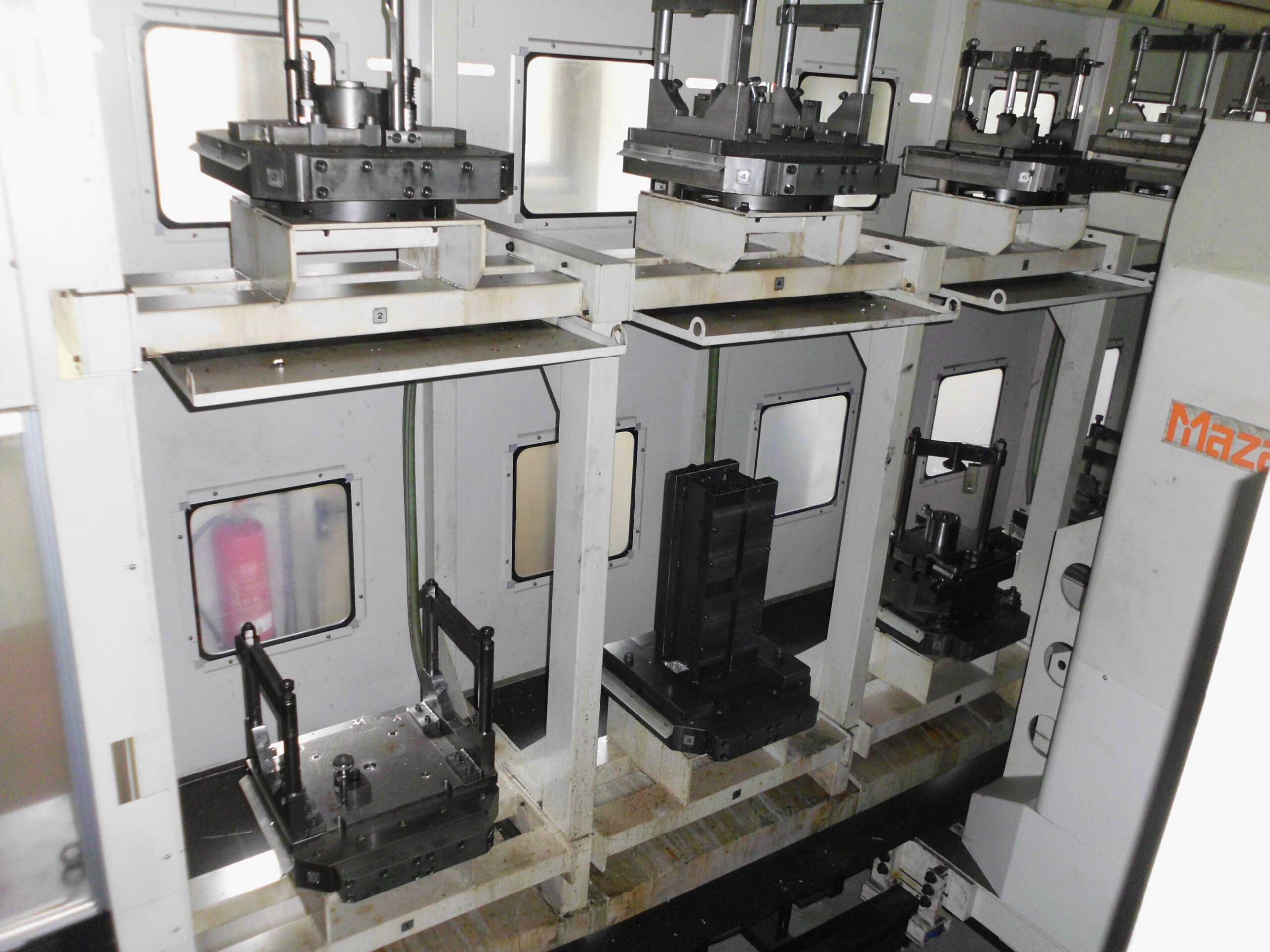

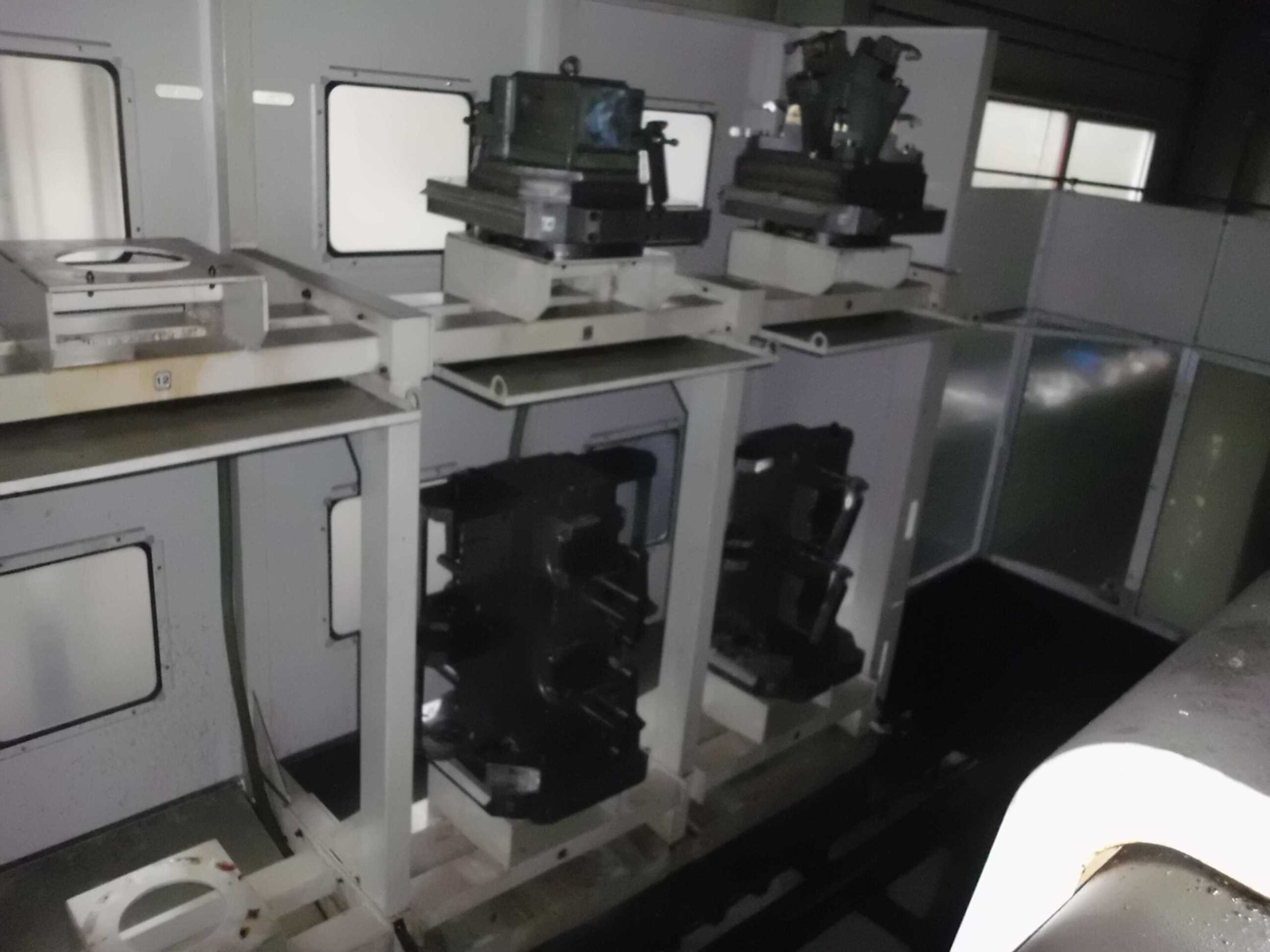

• Pallatech-System:
• 16 Paletten, 2-stöckig

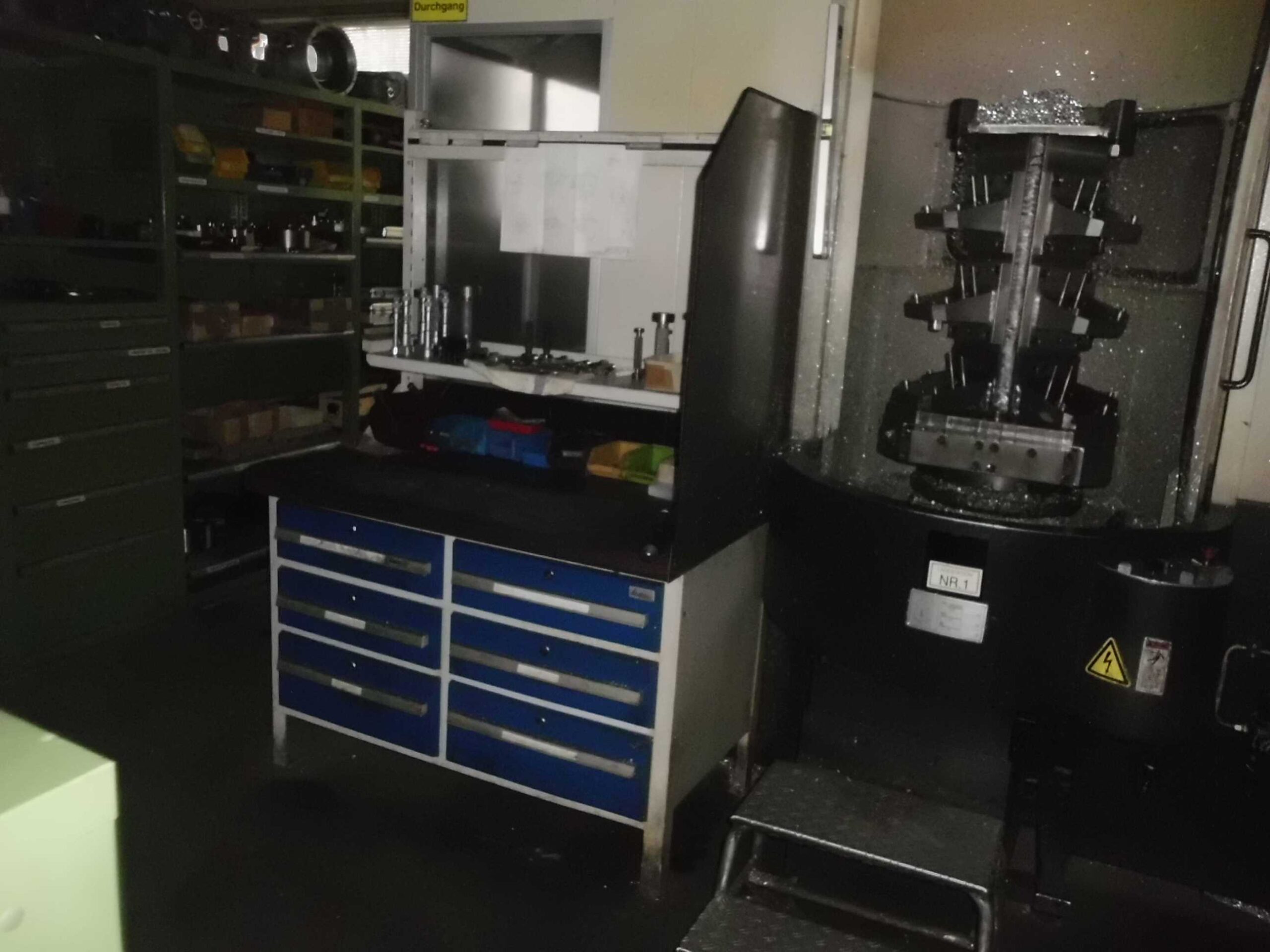

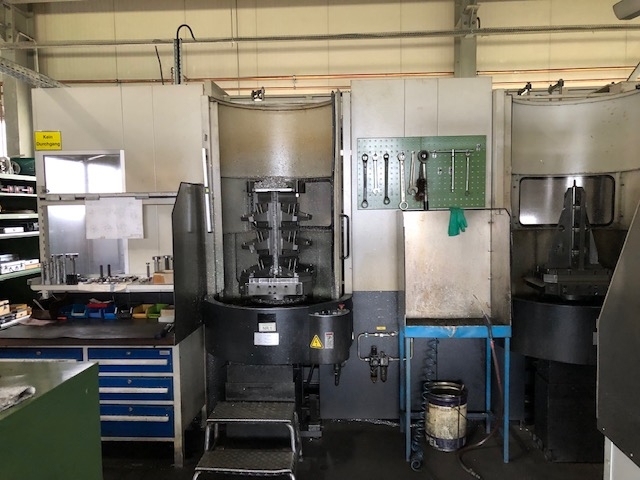

• 2 Ladestationen
• Palettengröße: 500 × 500 mm
• Tragfähigkeit je Palette: 500 kg
• NC-Rundtisch (4. Achse): 0,001° x 360.000
• Werkzeugwechsler
• Magazin mit 160 Werkzeugplätzen / SK 40
• Werkzeugdurchmesser max.: 95 mm (150 mm bei freien Plätzen)
• Länge max.: 400 mm
• Gewicht max.: 12 kg
• Weitere Ausstattung
• Renishaw Messtaster
• Knoll Hochdruckkühlung durch Spindel – 70 bar
• Späneförderer
