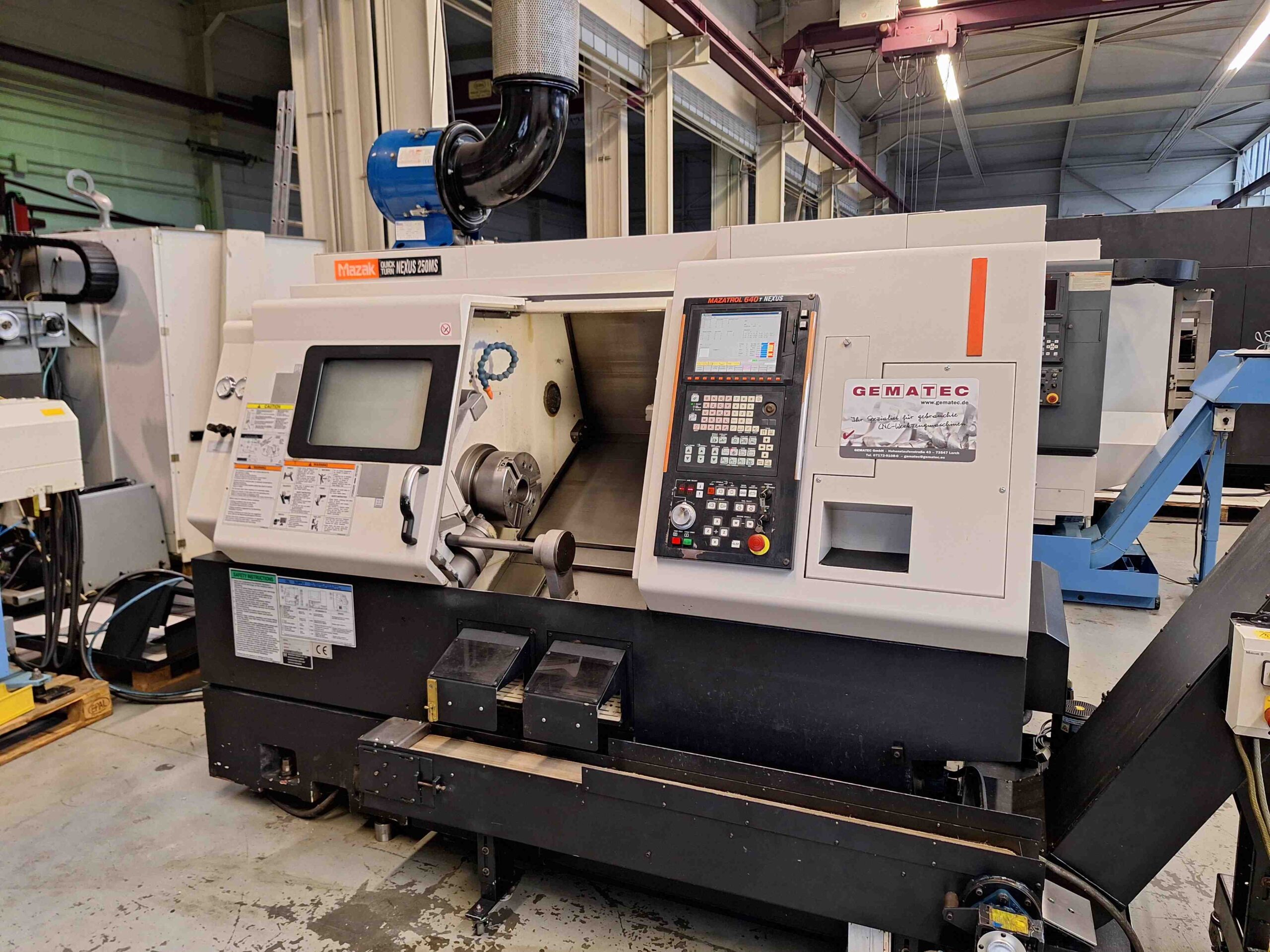

Mazak
QTN 250 MS (Bj. 2004)

Technische Highlights

• Max. Bearbeitungsdurchmesser: 380 mm
• Schwingdurchmesser über Schlitten: 675 mm
• Stangendurchlass: 77 mm
• Spindelabstand: 541 mm
• Verfahrweg X/Z: 230 / 575 mm
• Eilgang X/Z: 30 / 33 m/min

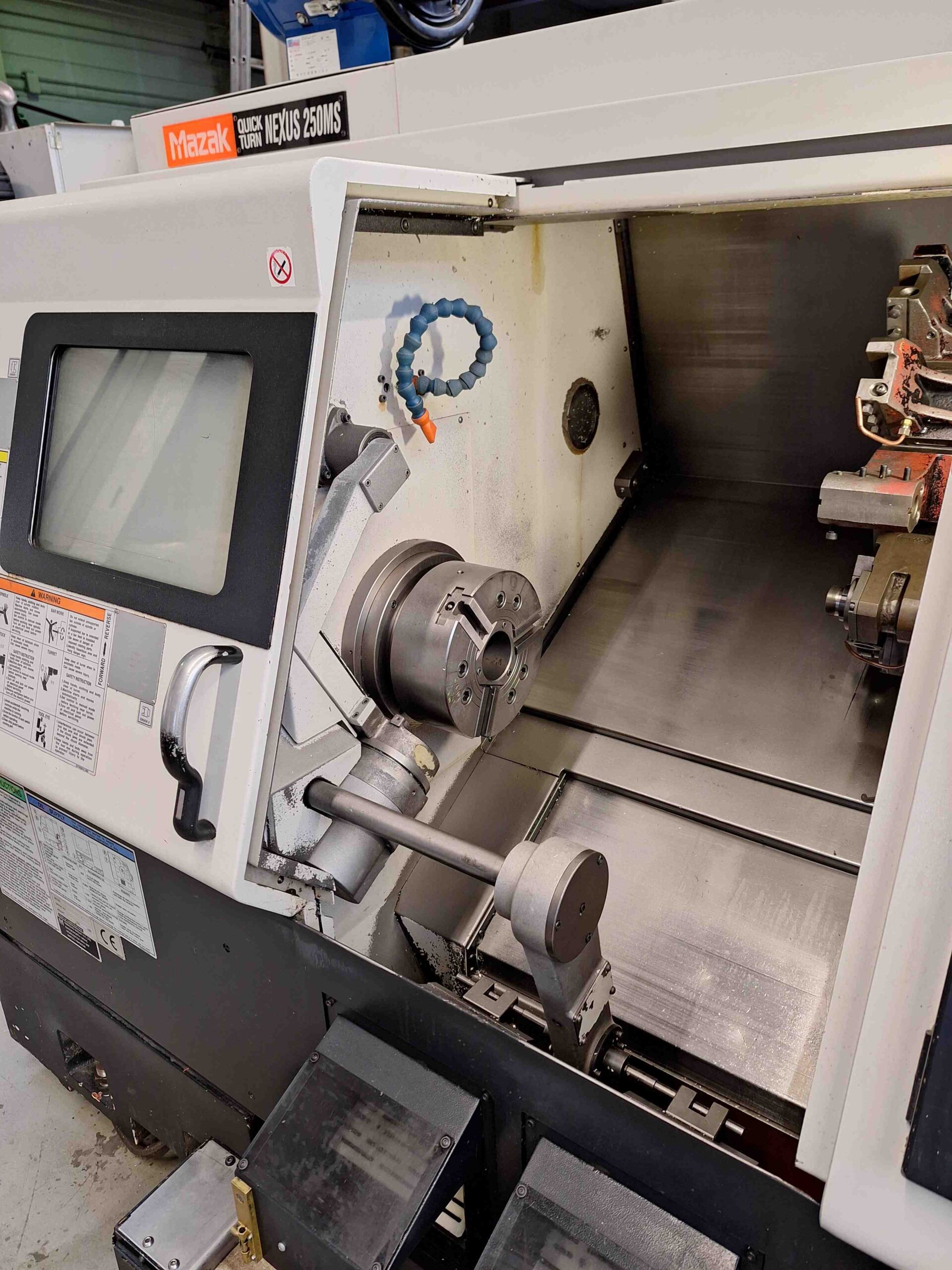

• Haupt- & Gegenspindel
• Hauptspindel: 4.000 min⁻¹, 22 / 26 kW, Bohrung 88 mm
• Gegenspindel: 6.000 min⁻¹, 7,5 kW, Verfahrweg 585 mm

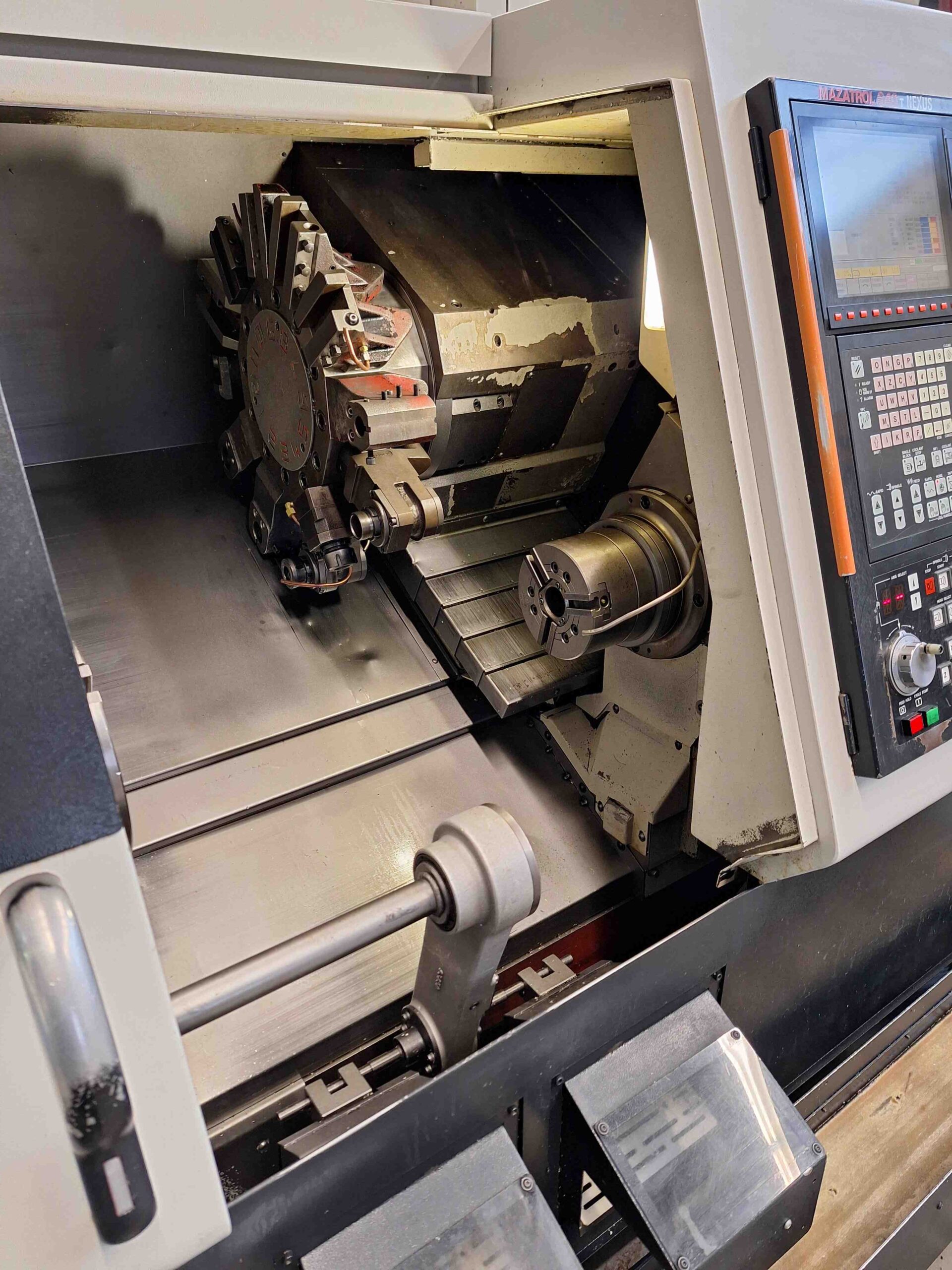

• Werkzeugrevolver
• 12 Stationen mit angetriebenen Werkzeugen
• Max. Drehzahl: 4.500 min⁻¹
• Werkzeugmotor: 5,5 kW
• Werkzeugaufnahme: 25 mm (Höhe), 40 mm (Durchmesser)
• Gewicht: 5.200 kg
• Aufstellmaß (L x B x H): 285 × 187 × 187 cm
• Zubehör:

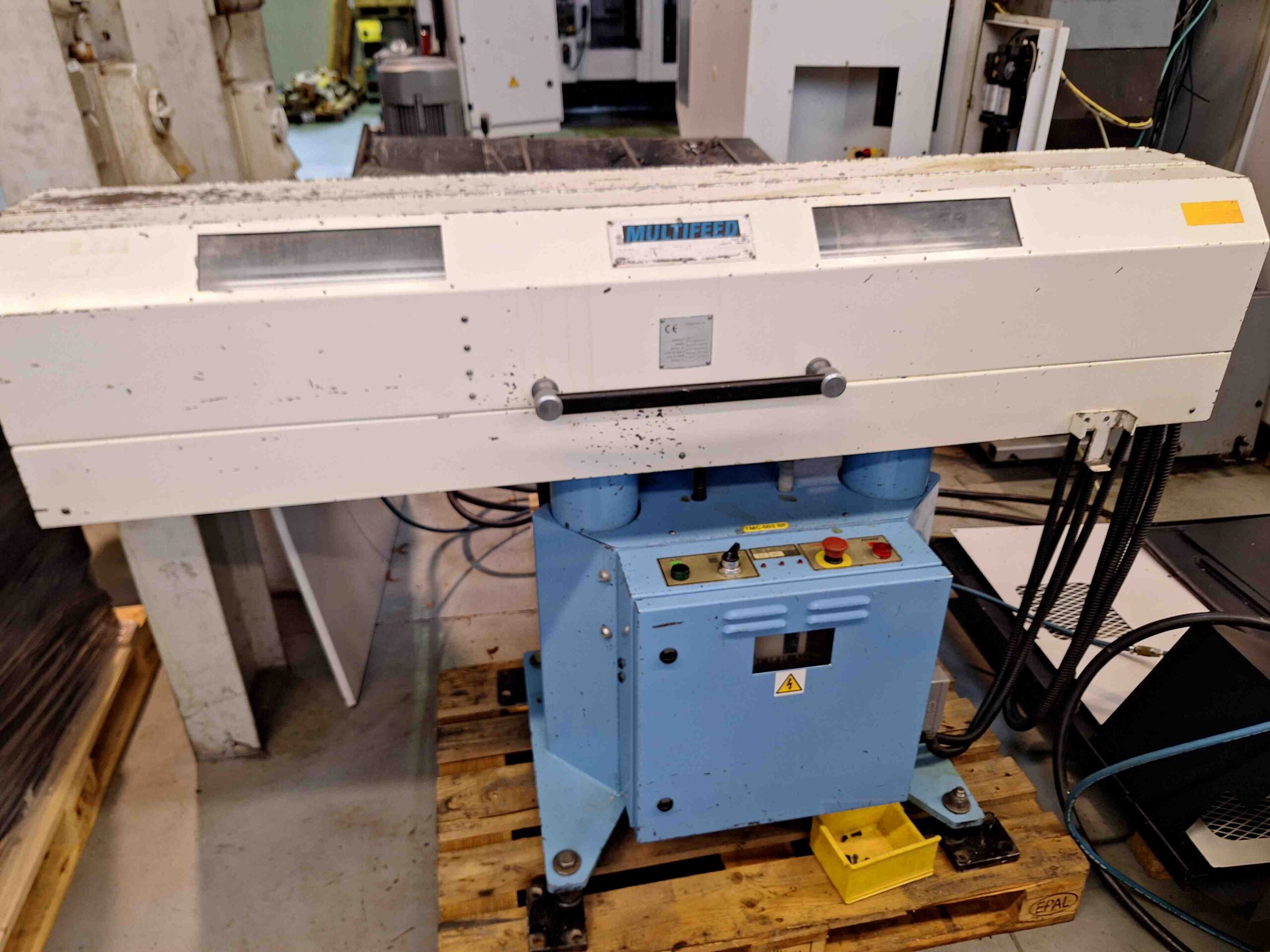

  • Kurzstangenlader Multifeed MLI + Interface
  • Zwei Kitagawa 3-Backenfutter (B-210 & B-206)
  • Automatischer Teilefänger mit Förderband
  • Ölnebelabsauganlage
  • Hochdruckkühlung 5 bar
  • Späneförderer
