Hermle

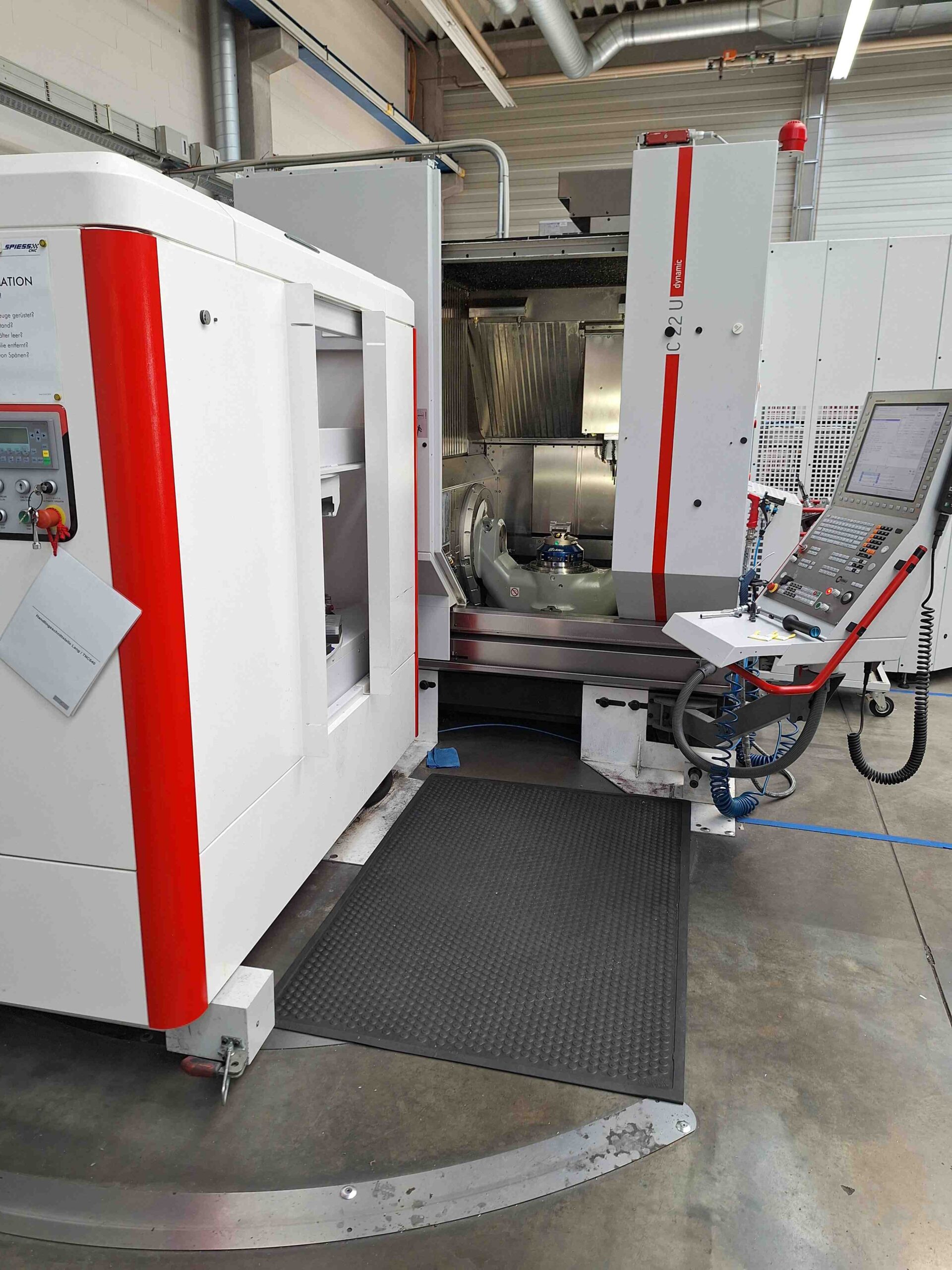

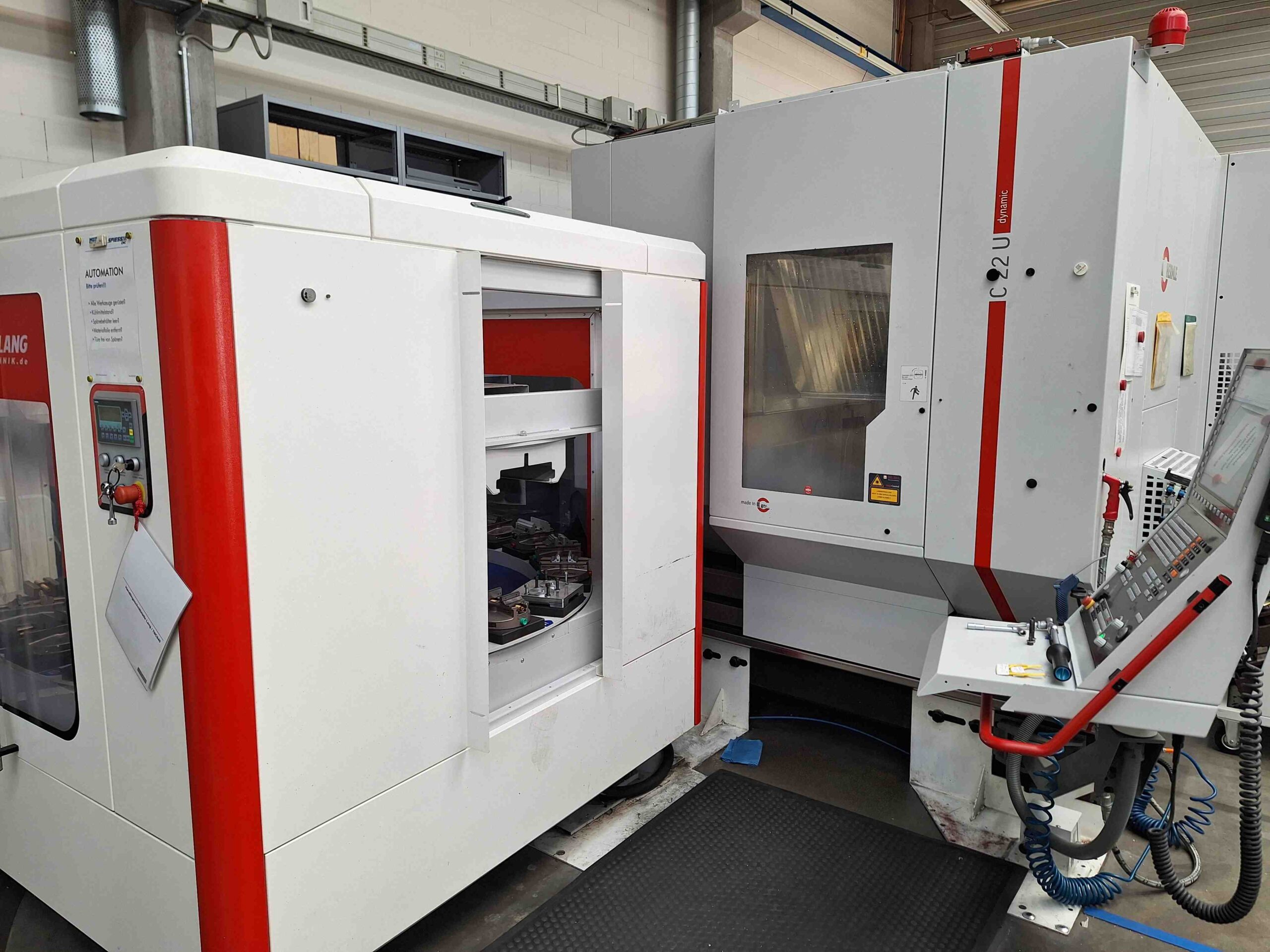

C22 U (Bj. 2016) 5-Achs

Technische Highlights

• Verfahrweg X/Y/Z: 650 / 600 / 500 mm
• Eilgang in allen Achsen: 45 m/min

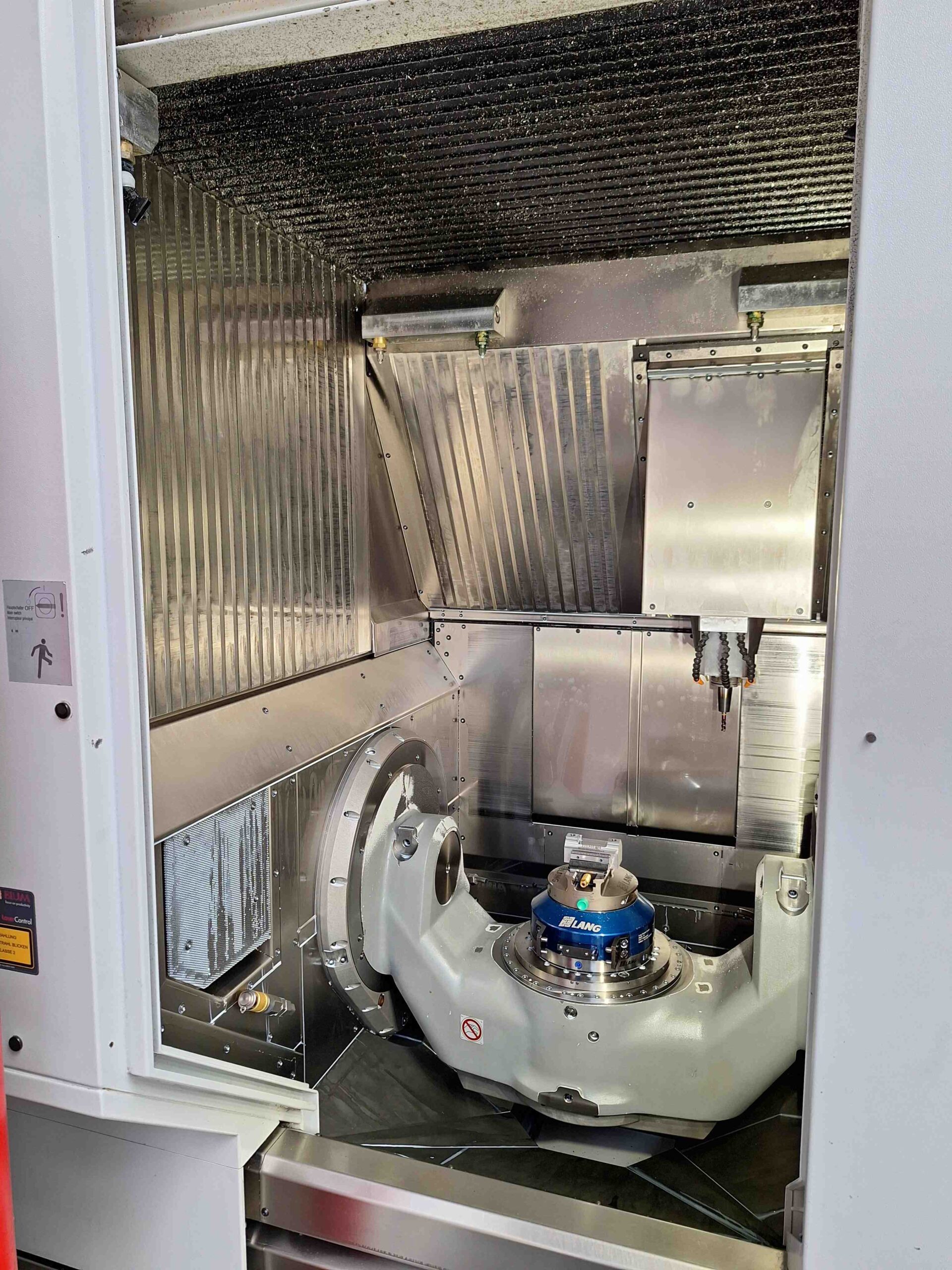

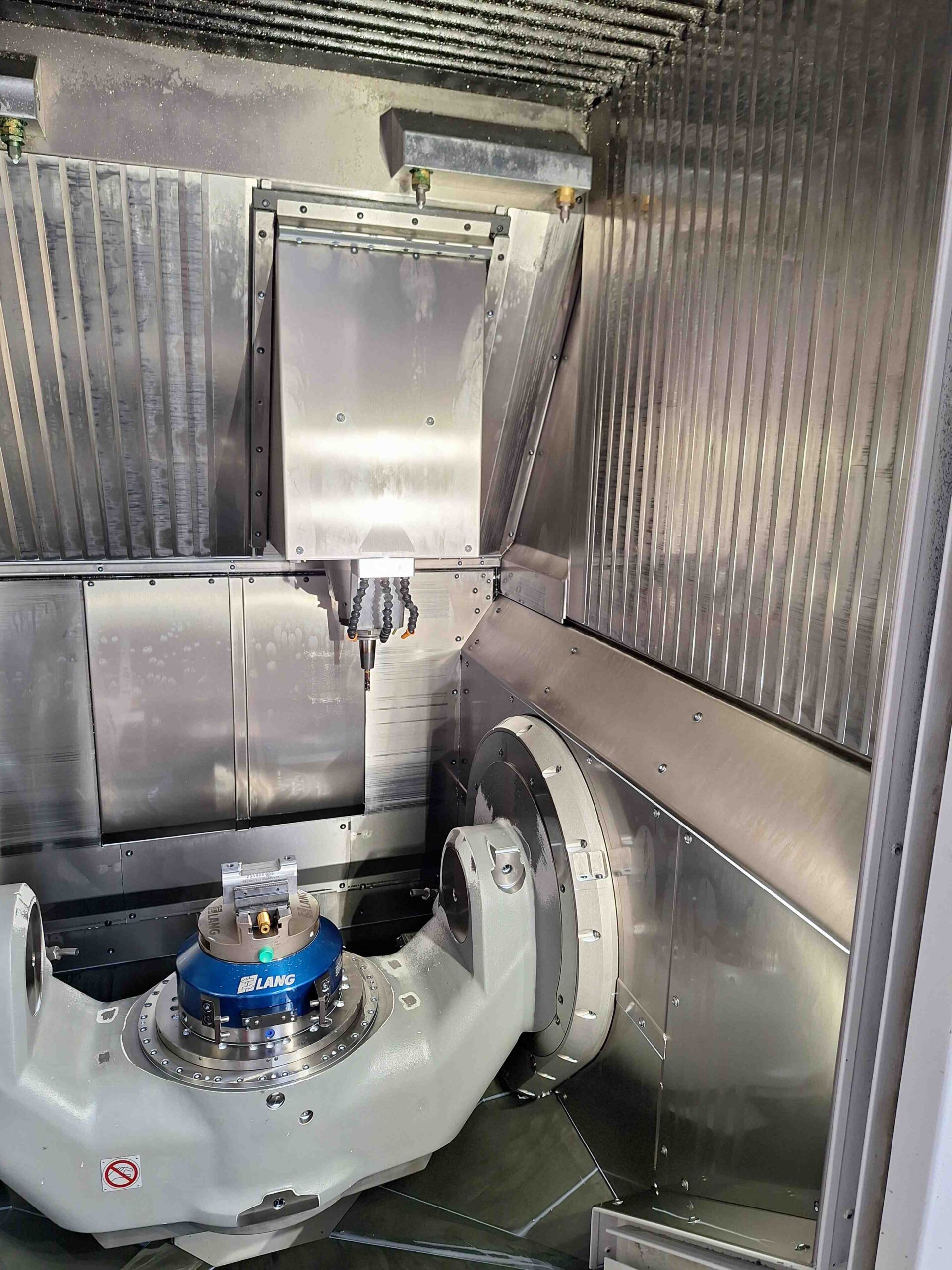

• NC-Schwenkrundtisch: Ø 630 mm
• Tragfähigkeit des Tisches: 1.000 kg
• Schwenkbereich A-Achse: +30° bis -115°
• Hauptspindel
• Drehzahl: 18.000 min⁻¹
• Antriebsleistung (100 % / 40 %): 10 / 15 kW
• Torqueantrieb in C-Achse für höchste Positioniergenauigkeit
• Werkzeugwechsler
• 55-fach ATC mit HSK A63
• Zusatzmagazin mit 43 Plätzen (gesamt 98 Werkzeuge)
• Werkzeugdurchmesser: 80 mm (125 mm bei freien Nebenplätzen)
• Länge max.: 300 mm
• Gewicht max.: 8 kg
• Maschine & Ausstattung

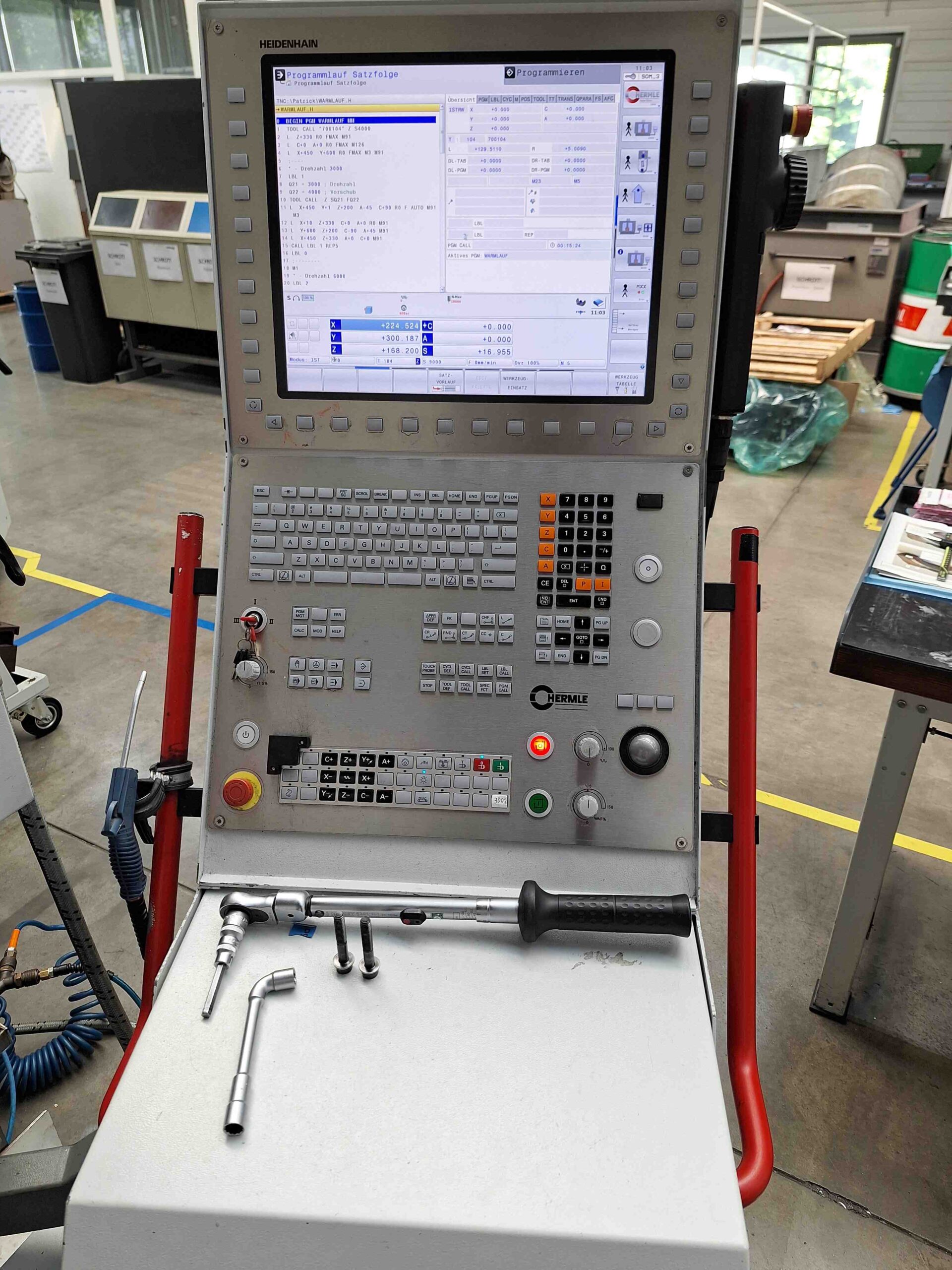

• Steuerung: Heidenhain iTNC 640
• Zubehör & Features:

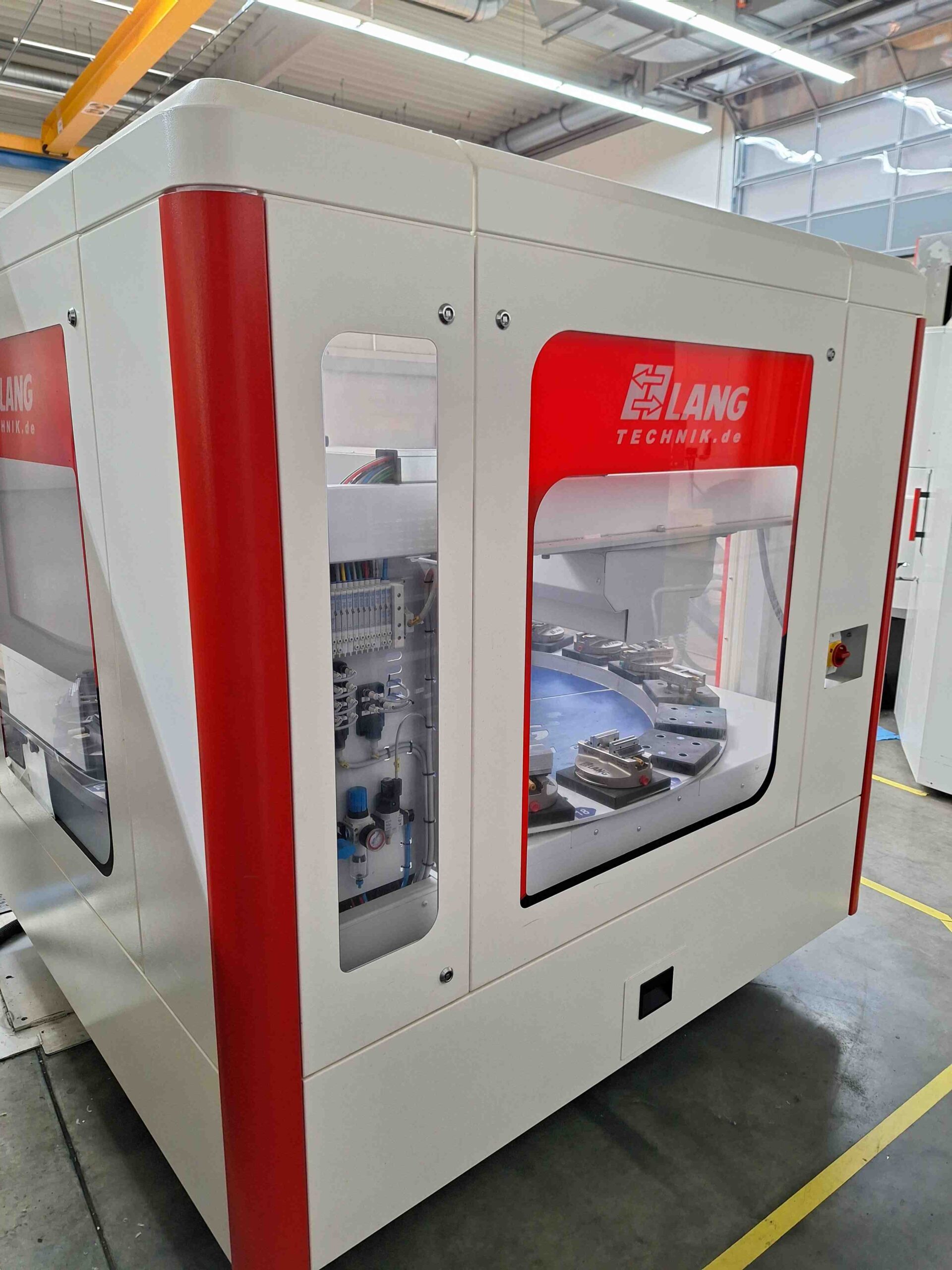

• Automationspaket Front
• Automatische Kabinentür
• Elektrisches Handbedienmodul Heidenhain
• Hochdruckkühlung 80 bar durch Spindel
• Blasluft durch Spindelzentrum
• Messtaster Renishaw
• Werkzeugvermessung & -bruchkontrolle (Blum)
• Ölnebelabsauganlage

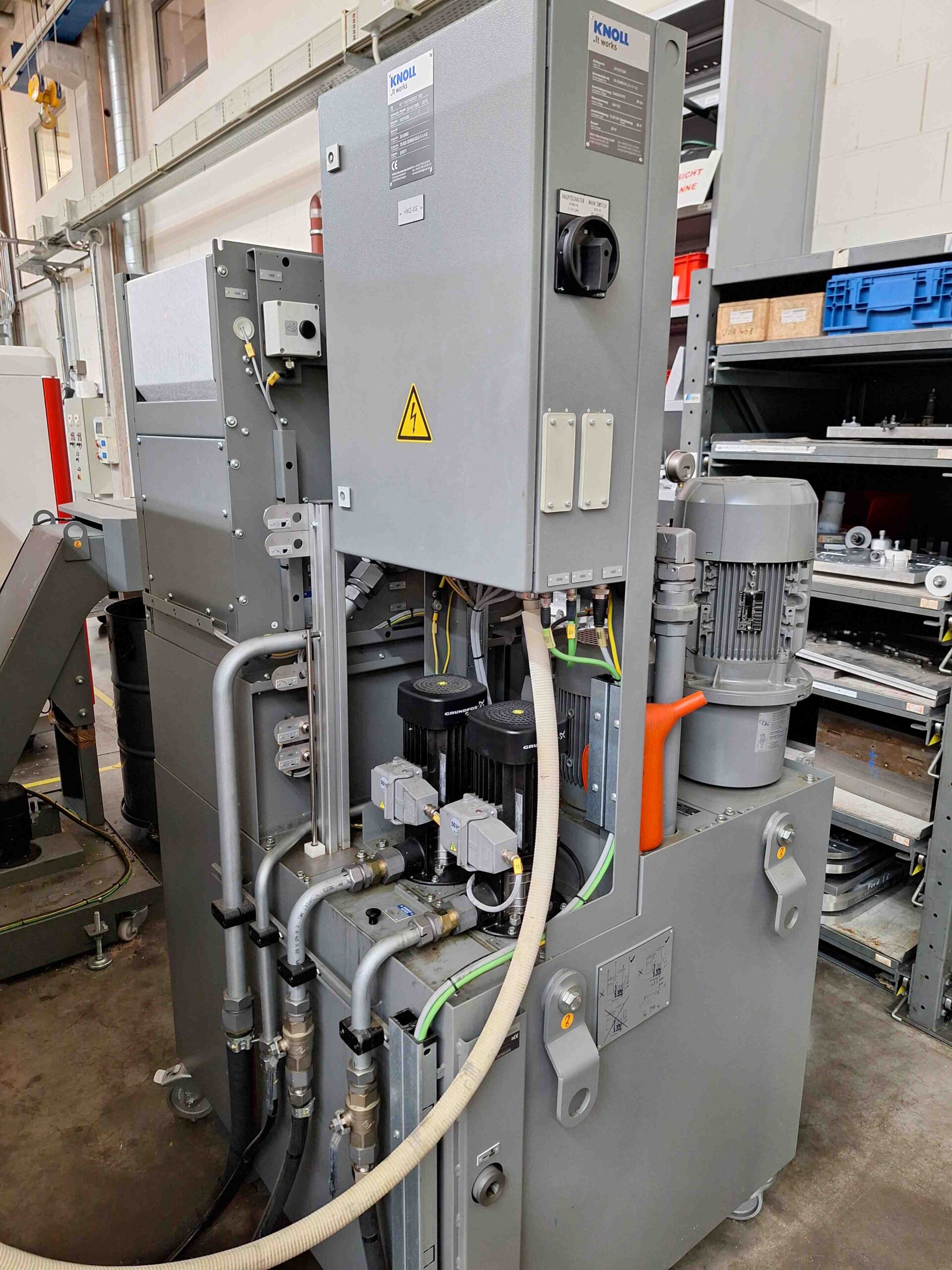

• Papierbandfilter
• Späneförderer
