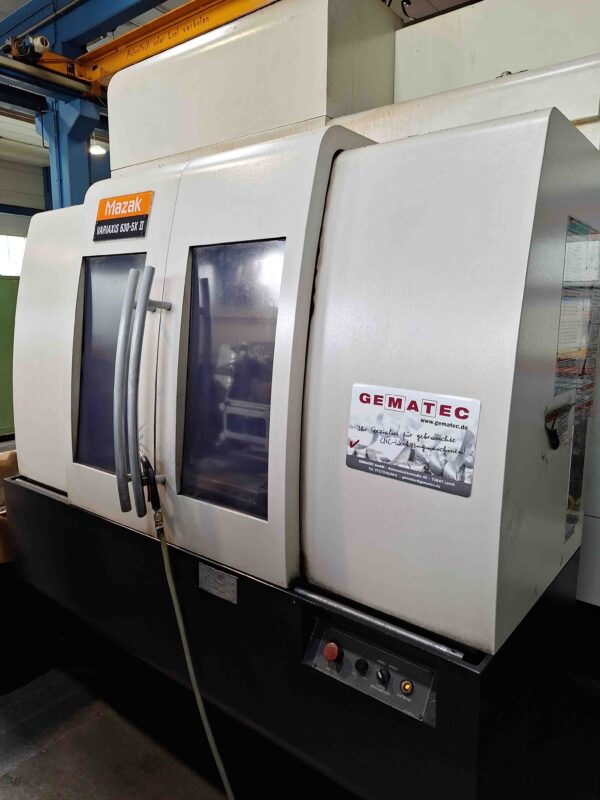

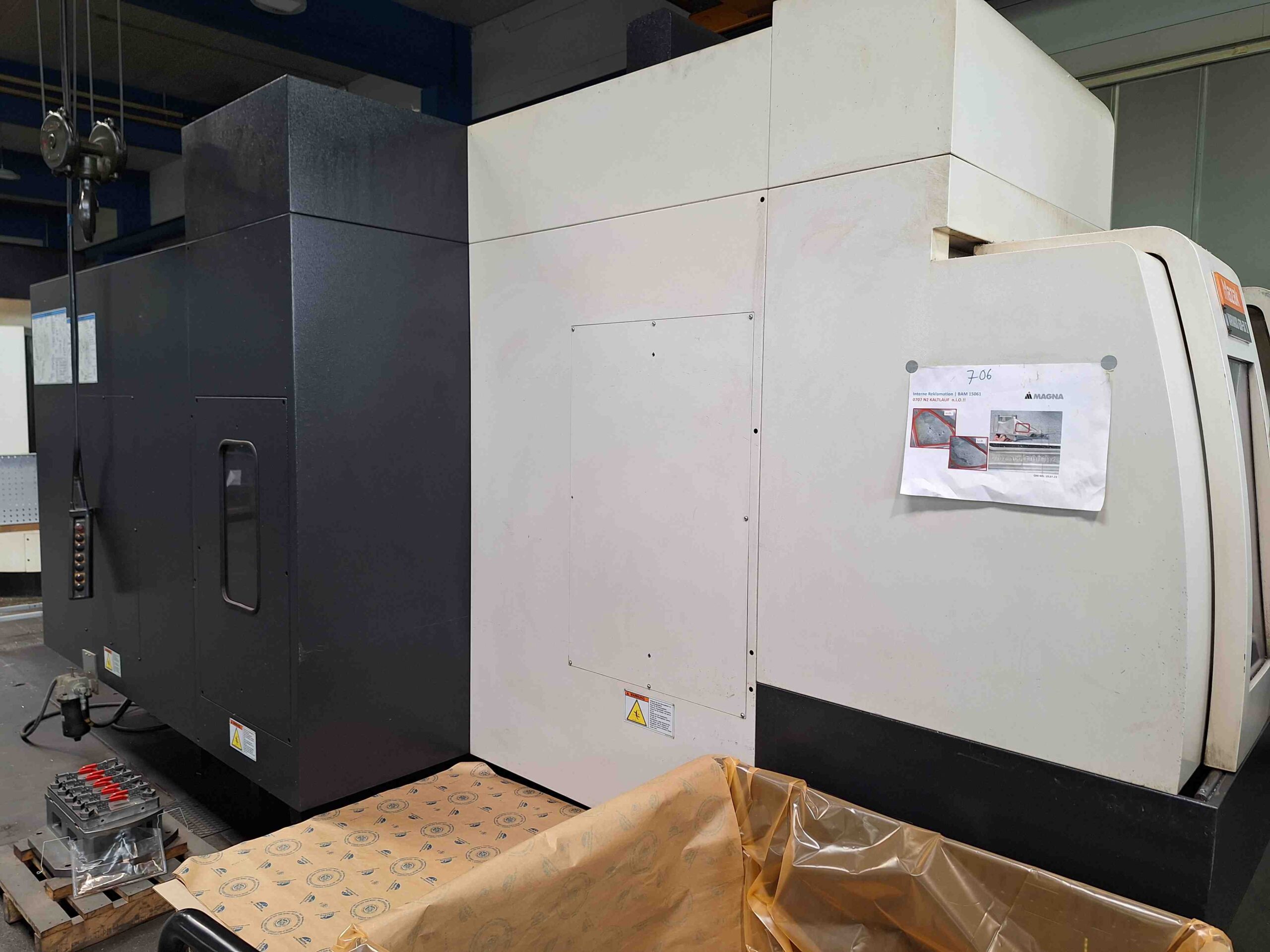

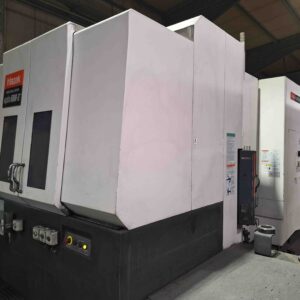

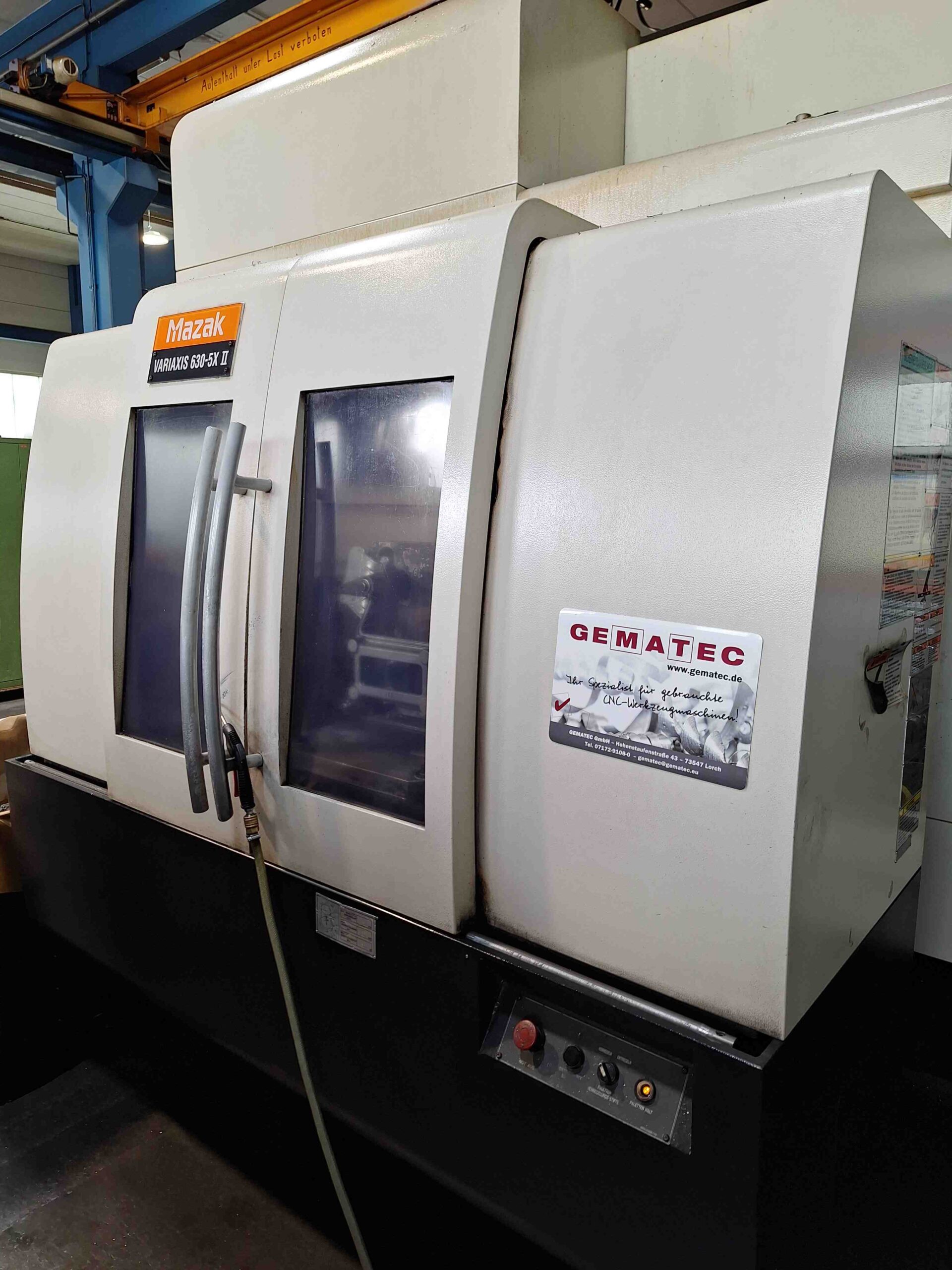

Mazak
Variaxis 630-5X II
(Bj. 2007) 5-Achs

Technische Highlights

• Verfahrwege X/Y/Z: 630 / 765 / 510 mm
• Schwenkbereich A-Achse: +30° bis -120°
• Drehbereich C-Achse: ±360°
• Tischgröße: 500 × 500 mm
• Tischtraglast: 500 kg
• Indexierungstisch: 0,0001° Genauigkeit
• Abstand Spindelnase zu Palettenmitte: 230 – 740 mm
• Hauptspindel
• Drehzahl: 12.000 min⁻¹
• Drehmoment: 172 Nm
• Motorleistung (15 min / 100 %): 22 / 15 kW

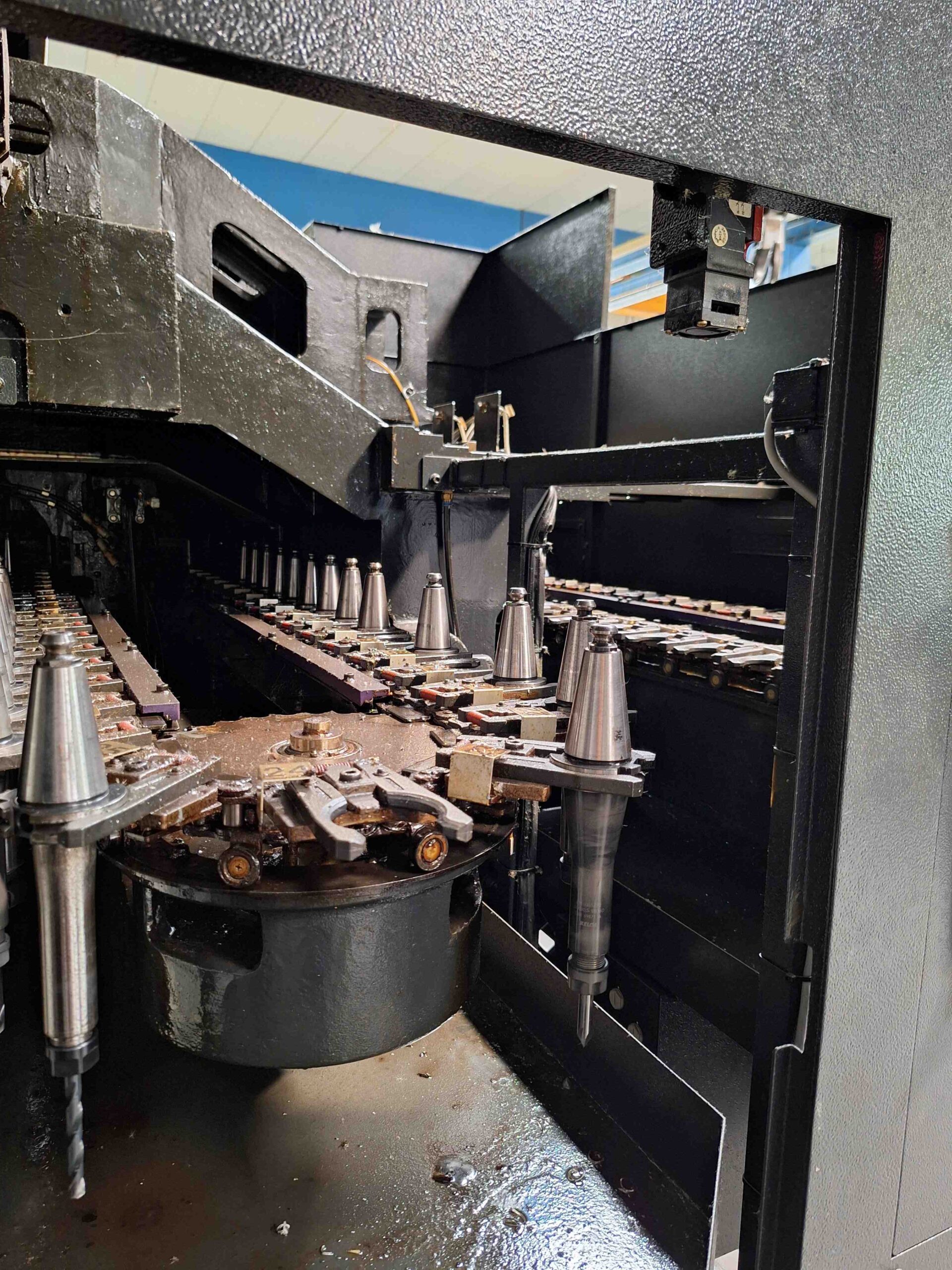

• Werkzeugwechsler
• 80-fach Magazin / SK 40
• Max. Werkzeugdurchmesser: 80 mm (125 mm bei freien Plätzen)
• Max. Werkzeuglänge: 300 mm
• Max. Werkzeuggewicht: 8 kg
• Maschine & Ausstattung

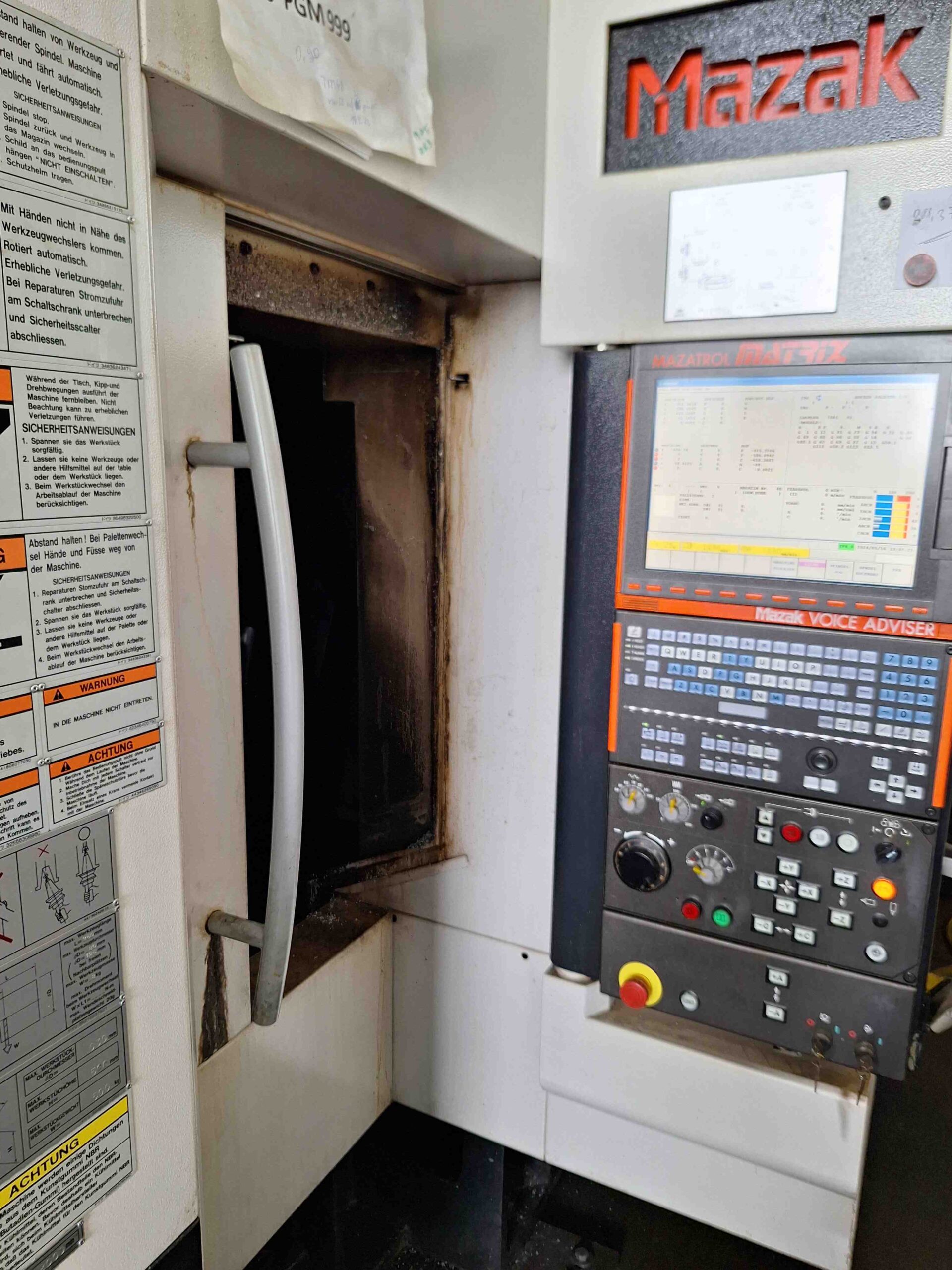

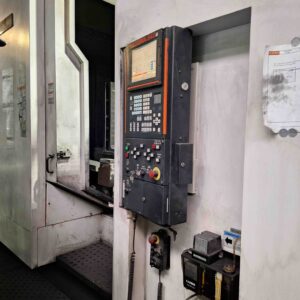

• Steuerung: Mazatrol Matrix mit EIA / ISO Unterstützung
• Zubehör:

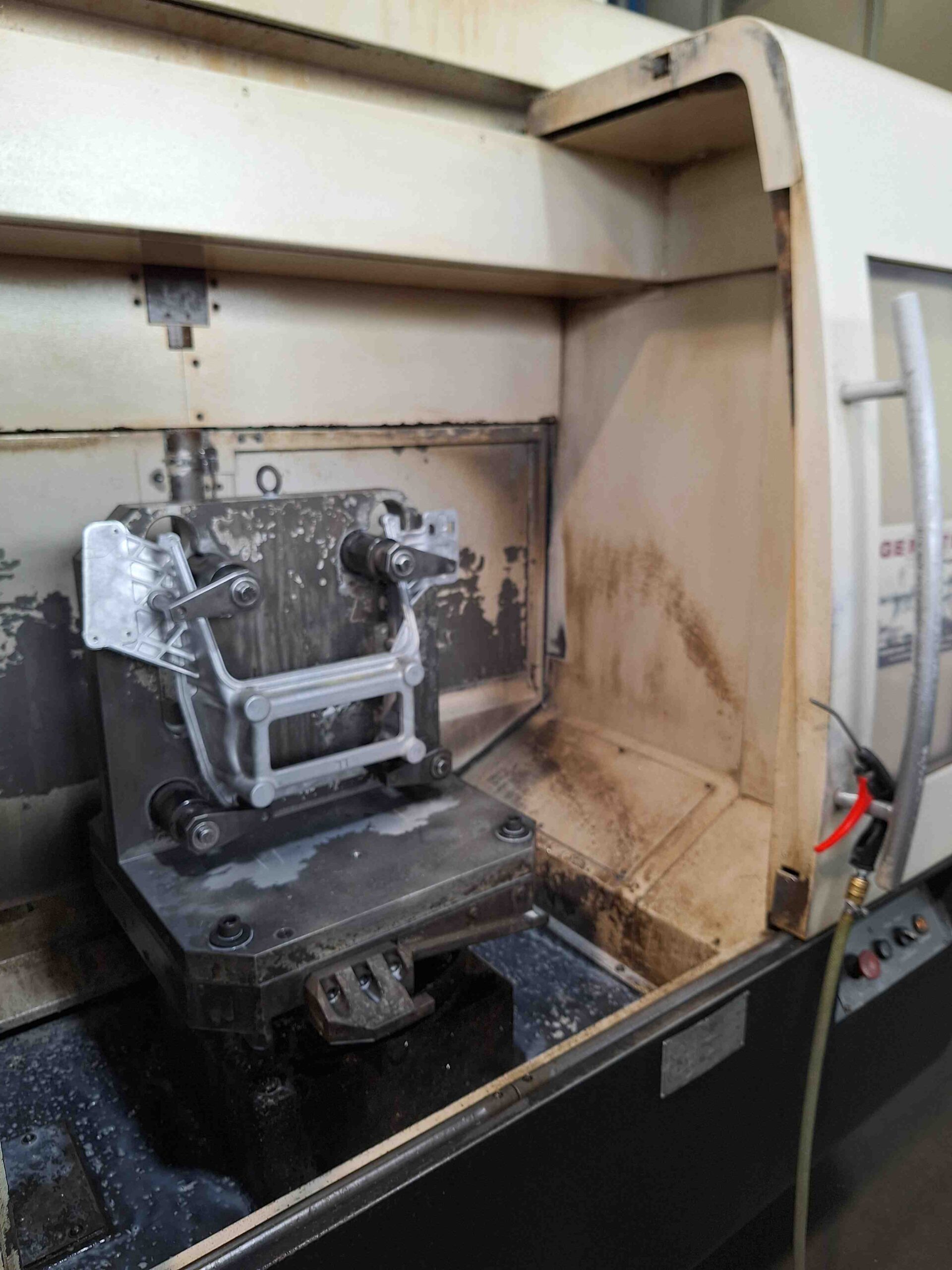

  • 2-fach Palettenwechsler
  • Renishaw Messtaster
  • 5-Achs-Simultanbearbeitung
  • Hochdruckkühlung durch die Spindel: 15 bar

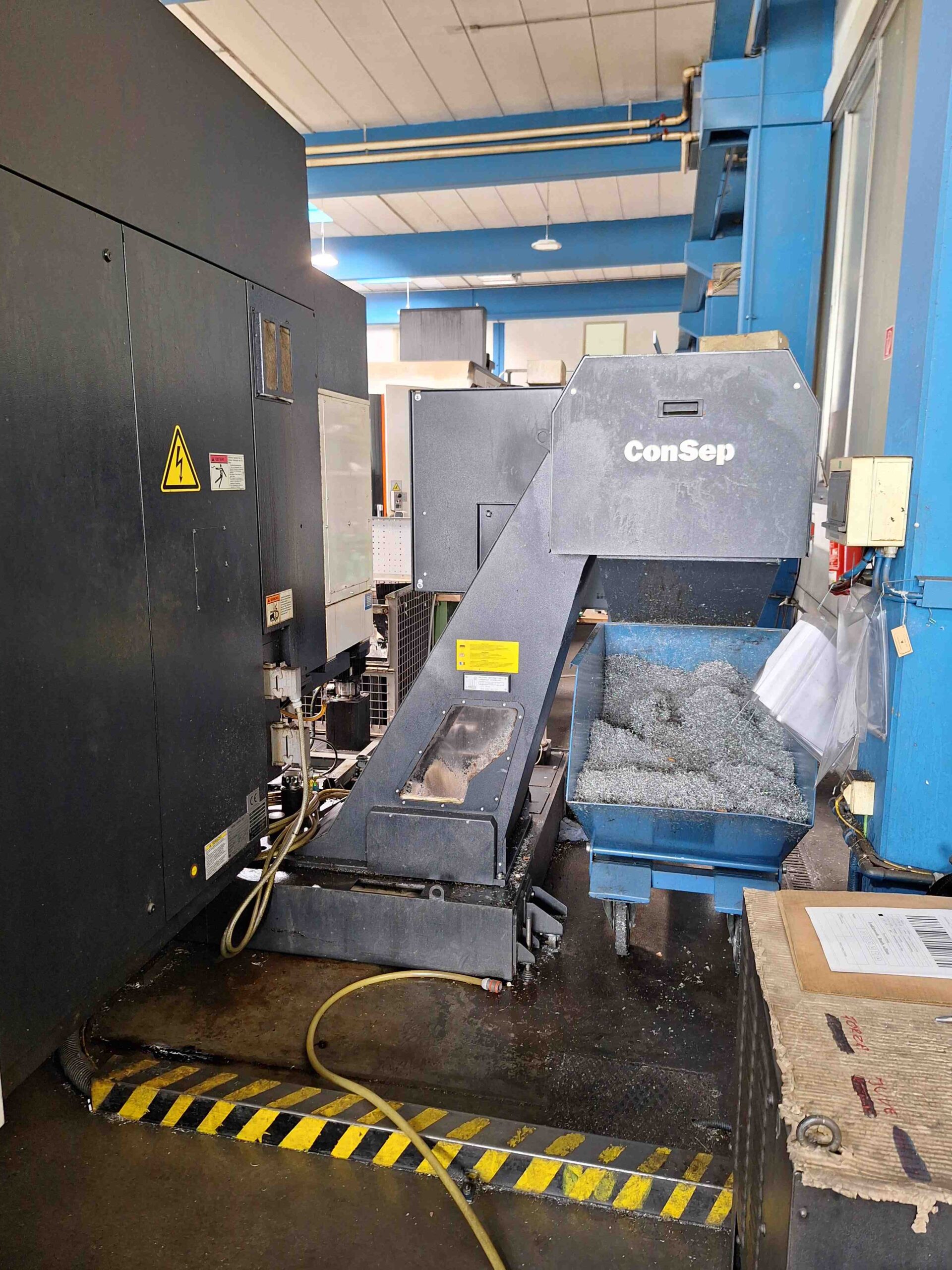

  • Späneförderer: Mayfran ConSep
