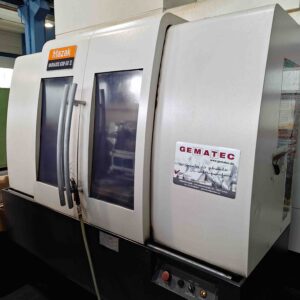

Mazak
Multiplex III 8200Y
(Bj. 2008)

Technische Highlights

• Max. Bearbeitungsdurchmesser: 320 mm
• Schwingdurchmesser über Schlitten: 320 mm
• Gewichtsaufnahme:
• Futterwerkstück: 300 kg
• Wellenwerkstück: 700 kg
• Stangendurchlass: 65 mm
• Spindel- & Achsensystem
• 2 Spindelstöcke
• Drehzahl: 5.000 min⁻¹
• Antriebsleistung: 22 / 15 kW
• Spindelbohrung: 76 mm
• C-Achse: 0,0001°
• Futter: Kitagawa B-208 (Ø 210 mm)
• Achsen & Verfahrwege:
• X1/X2 (oben): 275 mm
• X3 (unten): 240 mm
• Y1/Y2: 100 mm
• Z1/Z2: 615 mm
• Z3: 946 mm
• Eilgänge: bis zu 50 m/min
• Werkzeugrevolver (oben & unten)
• Oberer Revolver (2×12 Plätze)
• Angetriebene Werkzeuge: 4.500 min⁻¹, 5,5 kW (10 min)
• Unterer Revolver (9 Plätze)
• Angetriebene Werkzeuge: 6.000 min⁻¹, 3,7 kW (3 min)
• Werkzeugschafthöhe: 25 mm
• Bohrstangendurchmesser: 40 mm
• Maschine & Ausstattung
• Maschinengewicht: 13.500 kg
• Aufstellmaß (L × B × H): 388 × 233 × 205 cm
• Anschlusswert: 80 kVA
• Zubehör:
  • Portallader Flex GL 100 mit Palettenförderer
  • Tool-Eye
  • Trennwand

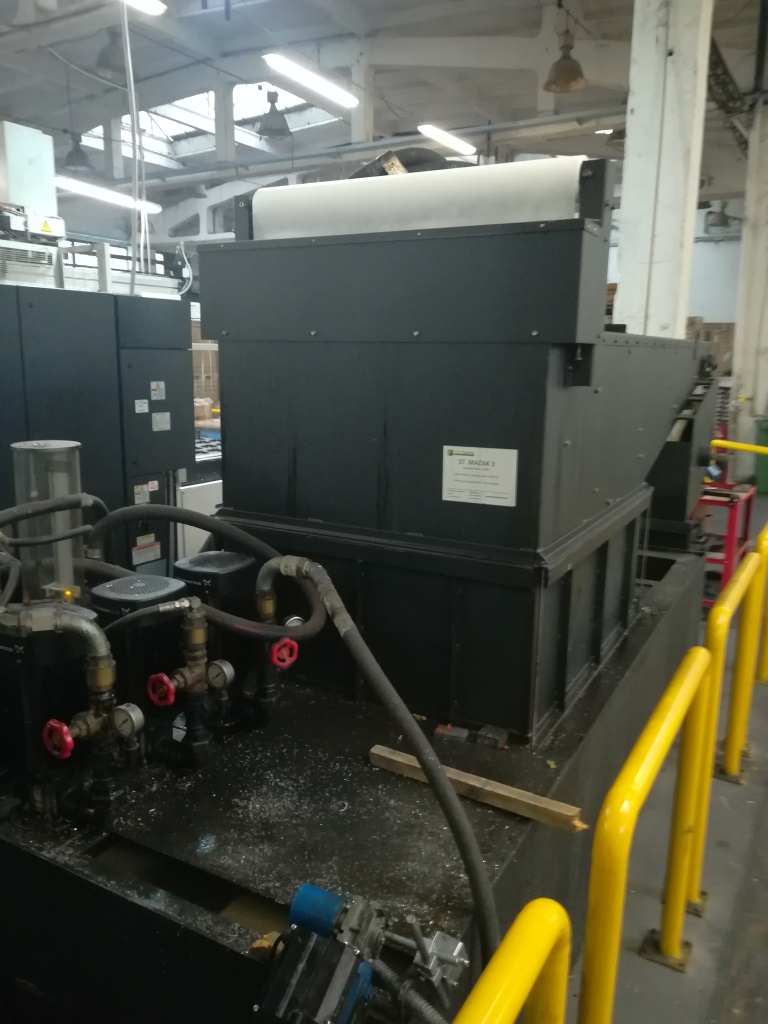

  • Hochdruckkühlung: 15 bar
  • Späneförderer
